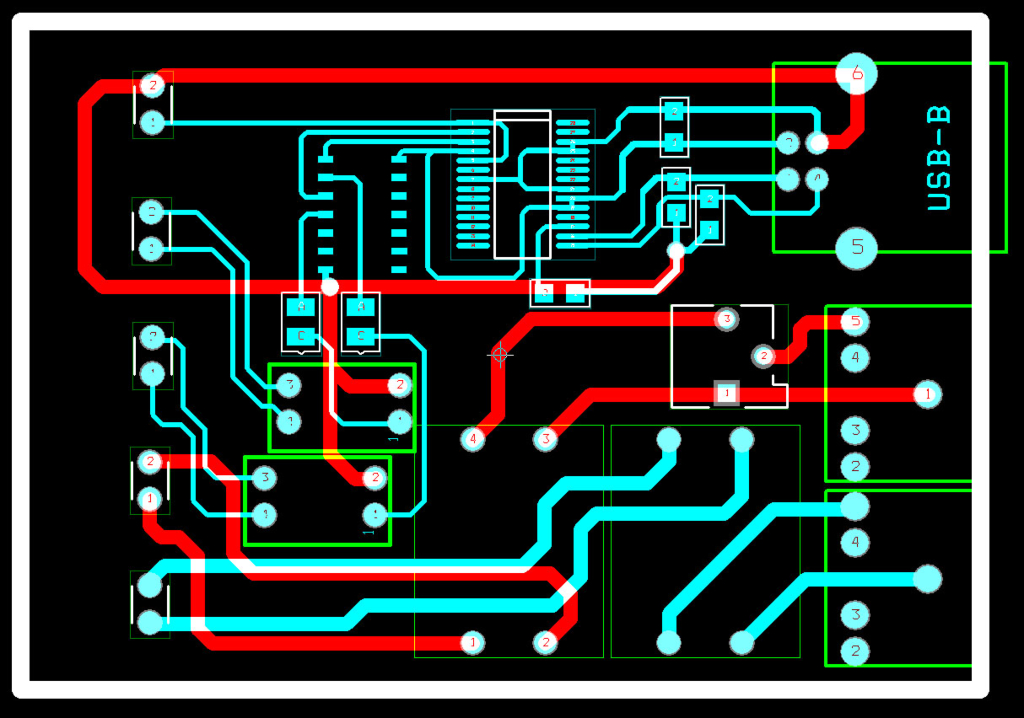

AFSK Interface PCB Layout

양면기판으로 제작하였습니다.

파란색이 TOP Layer이고 빨간색이 BOTTOM Layer 입니다.

70*50*20mm(W*D*H) 케이스에 넣을 수 있도록 도안했습니다.

FT232RL IC와 74HC04, 임피던스형 1:1 트랜스, 입력음량 조절을 위한 가변저항,
그리고 기타 소자들이 모두 들어가도록 하였습니다.
