DS1NMA Blog


http://www.kkit.kr/kdds_vfo     <--- 클릭하세요


DDS(Digital Direct-Frequency Synthesizer) VFO(Variable Frequency Oscillator)가 완성되었습니다.
다수의 회로 변형 및 기능추가, 시행착오를 거쳐 Version 1.2로 제작되었습니다.
현재 개발된 DDS VFO는 CQHouse/KoreaKIT KDDS VFO V.1.2로 명명하였습니다.
다음과 같이 KDDS VFO에 대한 소개를 해드리겠습니다.

1. DDS VFO
기본적으로 라디오나 무전기에는 VFO(Variable Frequency Oscillator)가 내장되어 있습니다.
VFO가 하는 일은, 주파수를 가변하기 위한 목적으로 사용됩니다.
최근의 장치들은 PLL이나 DDS를 사용한 VFO가 내장되어 있으나, 과거 진공관 수신기 및 송수신기에는 VFO가 LC발진을 사용한
VFO 회로가 주종을 이루었습니다. LC발진의 VFO는 Static한 특성을 가지고 있지 못하여 Good Selectivity(좋은 선택도)를 가지고 있지
못합니다. 또한 세월이 흐르면 그 선택도는 더욱 어려워 집니다.
대부분의 진공관 무전기에는 외부 VFO를 설치하도록 되어 있습니다. 이유는 Split Operating(송수신 주파수를 서로 다르게 하여 운용)을
위한 목적으로 사용되었으나, 안정된 VFO를 사용하여 Simplex Operating(동일 주파수에서 송수신 운용)도 가능하도록 되어 있습니다.
따라서, LC발진의 VFO 대신 DDS(Digital Direct Synthersizer) 회로로부터 나오는 고안정의 VFO용 RF신호를 무전기에 입력하여
오래된 무전기에서 최신의 무전기 못지 않은 Selectivity(선택도)와 함께 진공관 무전기(수신기)의 특유의 음색을 함께 느낄 수 있습니다.

2. KDDS VFO의 특징
1) DDS 주파수 합성기를 사용한 주파수 발생으로 안정된 VFO 신호 발생
   Analog Device의 AD9851 DDS Synthersizer IC를 사용하여 고안정도의 --8dB의 VFO 신호를 발생해 냅니다.

2) 송/수신 상태에 따라 기준주파수에서의 Offset 지정 가능
    송신과 수신시에는 VFO 주파수가 달라집니다. 이를 선택하여 사용할 수 있으며, 송수신 검출은 무전기의 ALC 등으로 연결하여 검출합니다.

3) Mode에 따른 Offset 지정 가능
   CW/LSB/USB에 따른 VFO 주파수의 Offset 지정이 가능합니다.

4) Memory Operating 가능
   메모리 채널에 주파수를 입력하여 사용이 가능합니다.

5) Splite Operating 가능
  송수신 주파수를 다르게 설정하여 운용하는 것이 가능합니다.


3. Test Board

KDDS VFO의 Main Board 입니다.
전면 좌측에는 LCD Display가 부착되어 있습니다. KIT로 제작될 LCD도 사진과 같은 Blue Color의 LCD가 포함될 예정입니다.
Blue LCD를 사용하여 높은 가독성을 가지고 있어 작은 글씨임에도 시력이 좋지 않은 분들에게 적격입니다.

LCD 아래에는 주파수 조정을 위한 Rotary Encoder를 실장하였습니다.
버전 1.2의 Rotary Encoder에는 20turn의 접촉식 엔코더를 채택하였습니다. 차후 개발될 버전 1.5에는 Disk를 사용한 비접촉 광학식
Rotary Encoder가 탑재될 예정입니다.

우측에는 KeyPad가 내장되어 있습니다.
주파수를 직접 입력하기 위한 숫자 키패드 및 Splite Operation을 위한 VFO A / VFO B 전환키, 메모리키, RIT, MODE키, Step키 및
KDDS VFO 설정을 위한 Menu로 진입하기 위한 Key가 실정되어 있습니다.

후면에는 PIC16F628 Microcontroller를 사용하여 KDDS VFO의 모든 기능을 제어합니다.
CPU에서 출력되는 주파수 선택 신호는 RF 도터보드로 전달됩니다.


KDDS VFO의 RF Daughter Board 입니다.
초기 KDDS VFO V.1.0에서는 RF 보드를 LCD 뒷면에 실장하여 One-Board로 구성을 하였으나 고주파 특성으로 인하여 LCD Module이 망가지는 현상이 발생하여 RF보드는 별도로 실장하였습니다.
메인보드와는 별도의 Cable과 연결이 됩니다.

좌측에는 기준 신호를 발생하는 30MHz의 Crystal Oscillator가 부착되어 AD9851 DDS IC로 입력받아
메인보드에서 전달되는 디지털신호를 적용하여 RF 신호가 출력됩니다.

출력된 RF신호는 HPF와 LPF를 거쳐 RF Amp를 거쳐 Chock Filter를 다시 거쳐 -9dBm의 VFO 신호가 출력됩니다. 현재는 TEST를 위하여 출력은 SMA 컨넥터로 부착되어 있으나 차후 KIT 출시 및 케이스 실장에는 가장 많이 사용하는 BNC 콘넥터로 실장될 예정입니다.


KDDS VFO 1.2의 PCB 입니다.
KDDS VFO 1.2의 PCB는 총 2장으로 구성됩니다.
Main Board와 RF 도터보드로 구성됩니다.

4. KDDS VFO KIT
KDDS VFO 1.2는 배선 수정이 현재 필요한 상태입니다.
KDDS VFO 1.2도 출시를 앞두고 있으나 소량만 판매될 예정입니다.
차후 KDDS VFO 1.5에는 LCD 패널의 위치 이동 및 로터리엔코더의 변경(접촉식 광학식 선택 조립 가능), 프로그램의 비주얼적인 수정 등
몇가지 수정사항이 적용될 예정입니다만, KDDS VFO 1.2와는 큰 변화는 없을 예정입니다.

다음에는 KDDS VFO 1.2의 RF 특성 및 자세한 Spec을 알려드리겠습니다.

http://www.kkit.kr/rtty_if            <-----클릭하여 보세요!

USB AFSK Adaptor TRABLASTER IF-100 개발 완료!


그동안 약 2달간의 설계 및 수정작업을 통하여 USB AFSK Adaptor를 개발하였습니다.
사실 AFSK Adaptor는 개발자인 본인이 KARL紙에도 공개한 바가 있고, 이미 인터넷 사이트에도 여럿 공개가 되었고 실제로 유럽쪽에서는 RigBlaster라는 품목이 판매가 되고 있으나
이들은 모두 몇가지 아쉬운 점을 가지고 있어왔습니다. 이러한 아쉬운 부분을 최대한 해결하여 활용에 도움이 되도록 개발이 되었습니다.
IF-100은 완제품/반조립으로 나누어 판매될 예정입니다. 현재 테스트는 다 끝났고 케이스 제작 단계만 남아있습니다.
지금부터 IF-100에 대한 개괄적 설명을 드리겠습니다.

1. IF-100의 개요
IF-100이 가지고 있는 기능은 다음과 같습니다.

1) 무전기 제어 (CI-V, CAT, FIF-232 기능)
    ICOM의 CI-V, Yaesu의 CAT, Kenwood의 FIF-232 대용으로 무전기의 제어가 가능합니다.

2) 별도의 사운드카드 내장으로 오디오잭을 통하여 무전기와 연결이 불필요함.
    별도의 USB 사운드 Codec을 내장하여 컴퓨터 자체의 사운드카드와 별도로 볼륨 조절이 필요 없이 AFSK 변조신호의 송수신이 가능합니다.

3) 컴퓨터를 사용한 CW Keying
    컴퓨터 프로그램을 이용하여 CW Keying이 가능하며, 판독 프로그램 사용시 CW 판독도 가능합니다. 사용하는 S/W에 따라서 Memory Keyer 기능도
    활용할 수 있습니다.

4) 2port의 USB 1.1 포트 내장 (USB메모리 및 리더기 등 사용 가능)
    2개의 USB 확장포트를 첨가하여 USB 메모리나 리더기 등을 읽는 기능이 가능합니다. 이동운용시 Logbook을 USB 메모리에 읽고 쓰기 등으로 활용할 수
   있으며, 확장 USB포트를 이용 및 응용하여 IF-100 2개를 연결하였을 때는 SO2R(Single Operator - Two Radio) 시스템 구성도 가능합니다.

5) USB 전원을 사용하여 별도의 전원이 불필요함.
   PC의 USB 전원을 사용하여 어댑터 등의 전원부가 필요없습니다.

6) 메이커에 관계없이 케이블 결선의 변경만으로 활용 가능
   무전기 측으로 연결되는 콘넥터를 RJ-45로 구성하여 케이블 변경만으로 무전기 메이커가 달라짐에 대한 대비가 가능합니다.

7) PC와는 1개의 케이블만으로, 무전기와도 1개의 케이블(잭은 3개)만으로 연결이 가능하여 콤팩트한 구성 가능
   PC와는 USB A-B 케이블 1개만으로 연결이 끝나며, 무전기와는 RJ-45에서 분리되는 ACC, CW, REMOTE만 연결해주면 끝납니다.

8) 작은 사이즈로 이동운용에 최적화
   제품 사이즈가 가로 8cm, 세로 6cm, 높이 2.6cm의 작은 크기로 설계되어 무전기 뒤나 컴퓨터 뒤에 살짝 숨겨놓고 깔끔하게 사용할 수 있으며
   이동운용을 할 때에는 무전기, 전원부, 안테나와 함께 노트북컴퓨터, IF-100, 케이블 2개만 가져가면 이동 디지털무선국 운용이 가능합니다.

9) Plug and Play가 지원되며, 컴퓨터와 OS의 구애를 받지 않습니다.
  꽂으면 바로 동작하는 Plug and Play가 지원되며, Windows95/98/NT/2000 과 같은 과거의 OS를 비롯하여 WindowsXP, Vista 에서도 완벽하게 동작하며
  차후 출시될 Windows 7에서도 걱정없이 사용하실 수 있습니다. (Test 완료)
  또한, MacOS X (Panther, Tiger, Leopard)에서도 완벽하게 동작합니다.



2. IF-100의 내용

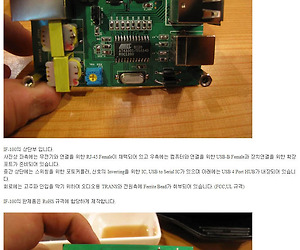

IF-100의 상단부 입니다.
사진상 좌측에는 무전기와 연결을 위한 RJ-45 Female이 채택되어 있고 우측에는 컴퓨터와 연결을 위한 USB-B Female과 장치연결을 위한 확장포트가 준비되어 있습니다.
중간 상단에는 스위칭을 위한 포토커플러, 신호의 Inverting을 위한 IC, USB to Serial IC가 있으며 아래에는 USB 4 Port HUB가 내장되어 있습니다.
회로에는 고주파 인입을 막기 위하여 오디오용 TRANS와 전원측에 Ferrite Bead가 취부되어 있습니다. (FCC,UL 규격)

IF-100의 완제품은 RoHS 규격에 합당하게 제작합니다.


후면입니다.
IF-100의 후면에는 C-Media의 CM108 USB Sound Codec이 내장되어 있습니다.
C-Media는 과거에 CM4337이라는 메인보드에 내장된 사운드카드를 만드는 회사로 유명하며, USB 사운드카드에 가장 많이 사용하면서
가장 저렴한 Sound Codec 입니다. 2.1CH를 지원하기 때문에 AFSK Adaptor에는 아주 적격인 Codec Chip 입니다.


케이스 실장시에 나타날 USB-B Female(좌측), USB-A Female(우측) 입니다.


그 뒷면에는 RJ-45 Jack이 나타납니다.


다음으로 Test 장면을 동영상으로 보여드리도록 하겠습니다.

감사합니다.

- 코리아키트 운영자 DS1NMA 박상보 드림.

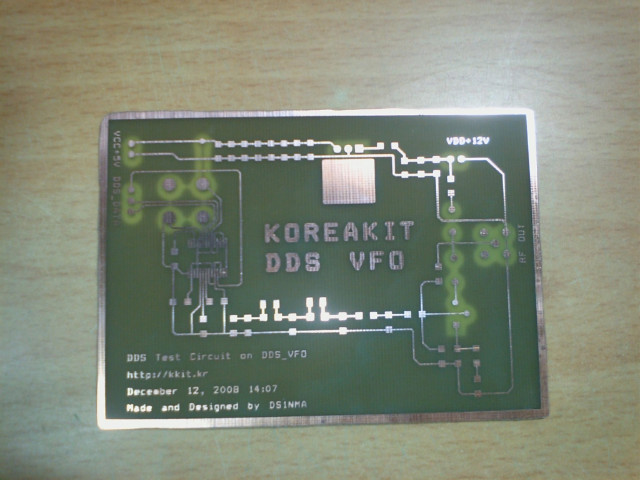

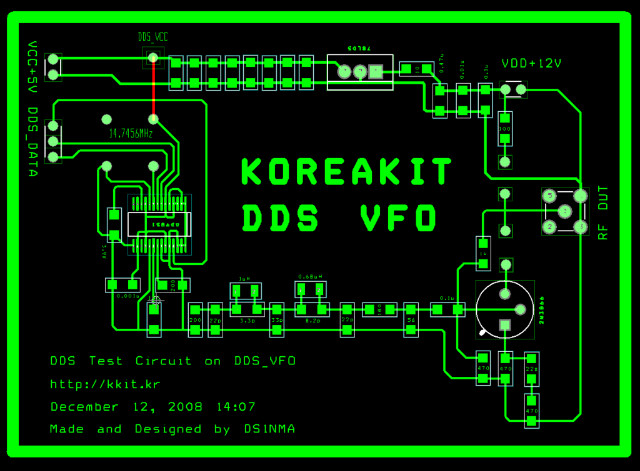

DDS VFO에 사용할 DDS部의 PCB Layout 과 실험제작된 PCB이다.
R,L,C 및 AD9851 DDS IC는 모두 SMD 처리하였으며, 78L05 레귤레이터와 Power TR만 DIP을 사용한다.


DDS VFO Developing.

Make KITs2008. 12. 11. 00:50

DDS(Digital Direct Synthersizer) 를 사용한 VFO(Variable Frequency Oscillator)를 제작중이다.
Microprocessor部를 설계 및 Test하기 위햐여 제어 부분만 일단 만들어 보았다.
DDS部는 어렵지 않기 때문에 쉽게 제작할 수 있을 것이다.
이제, DDS部와 Program만 남았다.
조만간 키트로 만나볼 수 있을 것이다.

AFSK Interface Board

Make KITs2008. 11. 30. 11:43

layout한 PCB를 감광기판을 사용, 노광하여 제작한 PCB에 부품을 실장해 보았습니다.
준비된 SMD 칩콘덴서와 칩다이오드가 없어 일반 콘덴서와 점프를 시켰습니다.

감광기판을 제작하는 과정에서 TOP과 BOTTOM이 정확히 맞지 않았고 드릴도 준비되지 않은 상황에서
구멍을 제대로 뚫지 못해서 조잡하긴 하지만 테스트는 성공하였습니다.


양면기판으로 제작하였습니다.

파란색이 TOP Layer이고 빨간색이 BOTTOM Layer 입니다.

70*50*20mm(W*D*H) 케이스에 넣을 수 있도록 도안했습니다.

FT232RL IC와 74HC04, 임피던스형 1:1 트랜스, 입력음량 조절을 위한 가변저항,
그리고 기타 소자들이 모두 들어가도록 하였습니다.


Nice to see many HAMs by this website.
This page is a information of HAM Radio KITs.
Information is ability, request, specia feature, shipping and price of a KIT.

Our preparition is USB RTTY/SSTV Interface KIT and DDS-V1 .

USB RTTY/SSTV Interface KIT
is very easy connect your PC and TRCV.
You can operate digital mode(SSTV/RTTY/PSK31 and etc..).
You can use newer desktop PC and notebook PC.
You can operate any OS. You can operate on Microsoft Windows, Apple MacOS X and Linux platform.

DDS-V1 is very easy connect and use with your old radio and transceiver.
It can select accuracy frequency by DDS(Digital Direct Synthersizer) system.
It use microcontroller. It use digital LCD, you can use very easily.





1. 목표
1) 1.8~30MHz 아마추어무선용 HF 전 대역에서 튜닝

2) ICOM AH-2b와 같은 2m 이상의 길이의 Non-Loading Mobile Antenna 혹은 12m 이상의 Wire Antenna를
   사용하였을 시에 100% 튜닝 완료

3) L-Network, C-Network 조합을 Microprocessor로 컨트롤

4) Microprocessor가 ATU의 전 기능을 컨트롤 하도록 함.

5) Tuning 후, Band 별로 Tuning Value를 기억하여 Transceiver에서 Band 전환시 자동으로 Tuning Value를
   Loading하여 변환.

6) 송신시 VSWR Check후 1:2.0 이상일 경우, 자동으로 ATU가 Tuning을 시작하여 Matching.



2. Base 및 Technology

1) ICOM AH-2를 Base로 하는 회로 구성 (뚜렷이 참고할 회로가 AH-2밖에 없다)

2) ICOM Tuner는 8bit Microprocessor를 사용하였다. 그러나, MCU 코드가 공개되어 있지 않아
   모든 논리를 새로 설계한다. 또한, 인텔의 구형칩인 80C31 등을 사용하고 있다. 이 프로젝트에
   서는 Atmel AT89S51/52나 AVR계열인 ATMEGA128 중 하나에 맞추어 설계할 예정이다.

3) AVR계열로 설계하게 되면 L-Network, C-Network을 더 많이 연결할 수 있어 더욱 넓은 범위에까지
    튜닝이 가능하다.

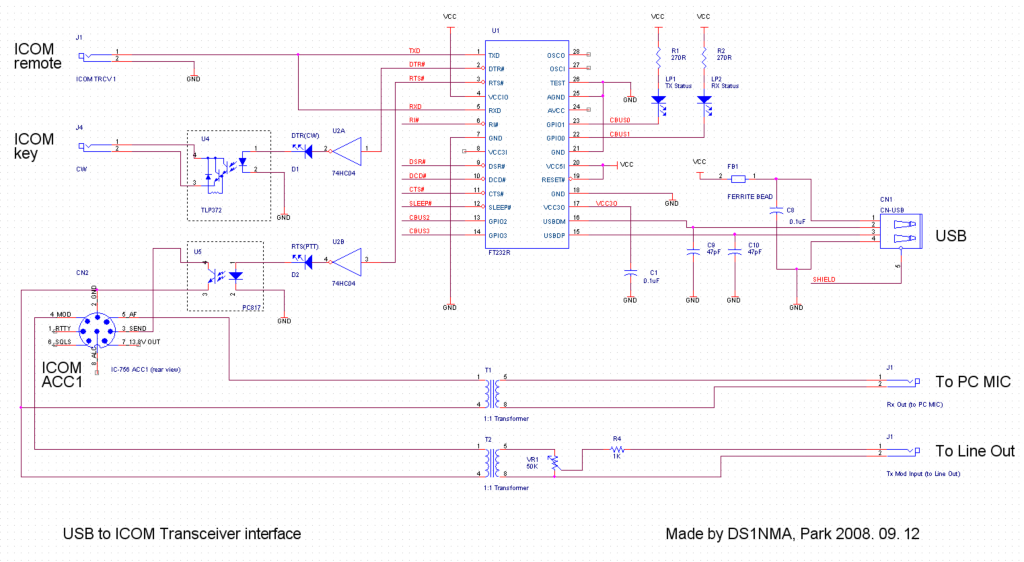

이번에 제작한 USB to ICOM Transceiver 리그 인터페이스 입니다.

PC의 USB를 통하여 ICOM社에서 제작한 아마추어무선기의 기능을
컴퓨터로 제어하고, 송수신 및 CW(무선전신) 송신까지 제어할 수 있습니다.

근래에 나온 디지털방식의 아마추어무선기기를 USB-Serial 변환기를 통하여
Serial 방식으로 제어할 때의 문제점을 완벽하게 해결한 작품입니다.

PC의 오디오신호를 이용하여 무선기에서 SSB로 변조하여 RTTY(라디오 텔레타이프 통신)이나
SSTV(저속스캔텔레비전) 통신도 가능합니다.

다른 메이커에서 제작한 아마추어무선기기에도 배선을 조금만 변형시키면
사용이 가능합니다.

자세한 제작기 및 사용기는 한국아마추어무선연맹에서 발행하는

격월간지 KARL지 10/11월호가 개제된 후 업로드 할 예정입니다.
